Toyota CH-R: Bombillas

Las bombillas de los faros que indicamos a continuación podrá cambiarlas usted mismo. El grado de dificultad de la operación de sustitución dependerá de la bombilla. Puesto que existe el peligro de que se dañen los componentes, recomendamos que la sustitución se lleve a cabo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.

Preparación antes de cambiar las bombillas de los faros

Compruebe el vataje de la bombilla que va a cambiar.

Ubicación de las bombillas

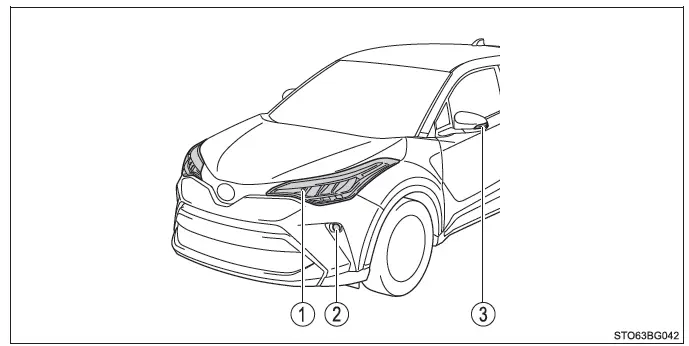

■ Parte delantera

1. Luces de los intermitentes delanteros (tipo bombilla)
2. Luces antiniebla delanteras (si son de tipo bombilla)
3. Luces de los intermitentes laterales

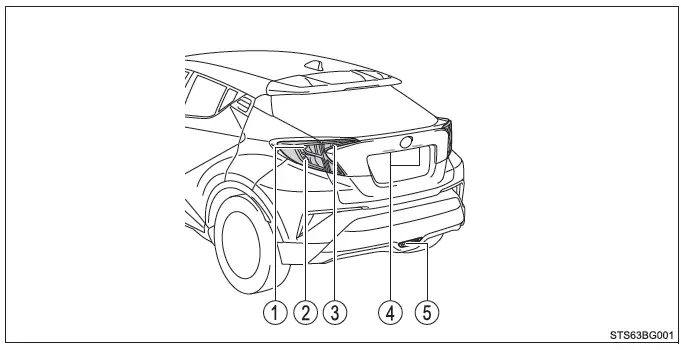

■ Parte trasera

1. Luces de los intermitentes traseros (tipo bombilla)
2. Luces de freno/de posición traseras (tipo bombilla)
3. Luces de marcha atrás (tipo bombilla)
4. Luces de la matrícula
5. Luz antiniebla trasera (tipo bombilla)

Recambio de las bombillas

■ Luces antiniebla delanteras (si son de tipo bombilla)

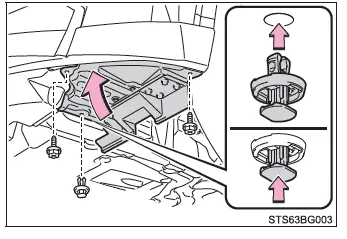

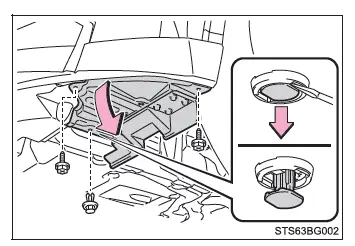

1. Quite los 2 tornillos y el retenedor y extraiga parcialmente el protector del guardabarros.

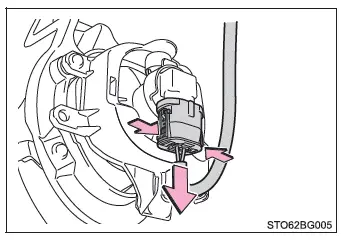

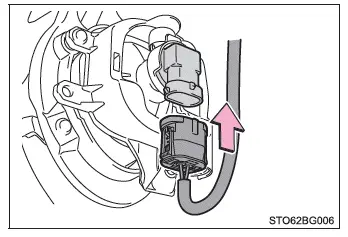

2. Desenchufe el conector mientras presiona el mecanismo de desbloqueo.

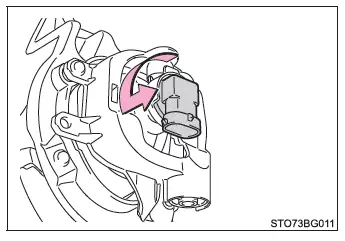

3. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj y quítela.

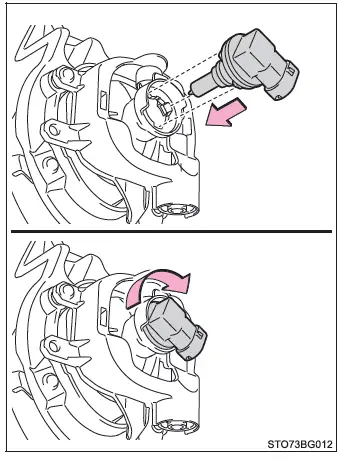

4. Coloque una bombilla nueva.

Alinee las 3 lengüetas de la bombilla con el soporte e insértelas.

Gire en el sentido de las agujas del reloj y asegure la base de la bombilla.

5. Instale el conector.

Agite suavemente la base de la bombilla para comprobar que no esté suelta, encienda las luces antiniebla delanteras y confirme que no pase luz a través del soporte.

6. Vuelva a colocar el protector del guardabarros y coloque los 2 tornillos y el retenedor.

Verifique que el protector del guardabarros queda fijado a la parte interior del parachoques.

■ Luces de los intermitentes delanteros (tipo bombilla)

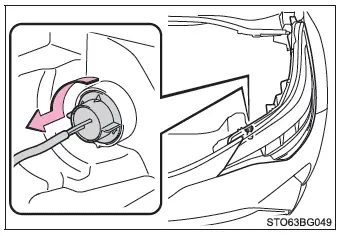

1. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

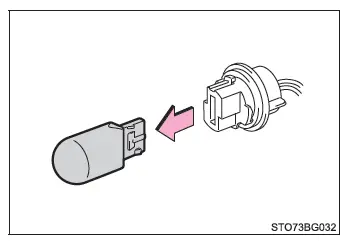

2. Retire la bombilla.

3. Para efectuar el montaje, siga las indicaciones en orden inverso.

■ Luces de los intermitentes traseros (tipo bombilla) y luces de freno/ de posición traseras (tipo bombilla)

1. Abra el portón trasero y retire la tapa.

Para evitar que se produzcan daños en el vehículo, envuelva el destornillador de cabeza plana con cinta adhesiva.

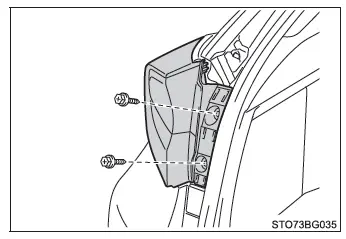

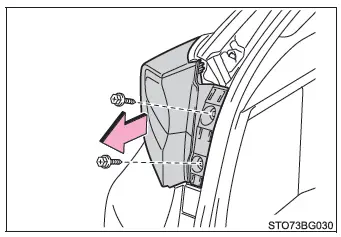

2. Quite los 2 tornillos y tire de la unidad de luces hacia la parte trasera del vehículo para retirarla.

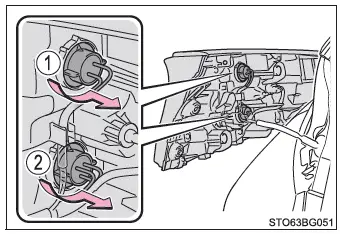

3. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

1. Luces de los intermitentes traseros
2. Luces de freno/de posición traseras

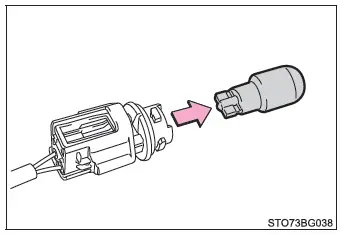

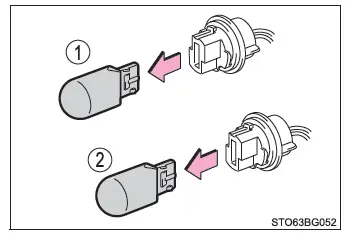

4. Retire la bombilla.

1. Luces de los intermitentes traseros
2. Luces de freno/de posición traseras

5. Para instalar la bombilla, siga las indicaciones de los puntos 3 y 4 en orden inverso.

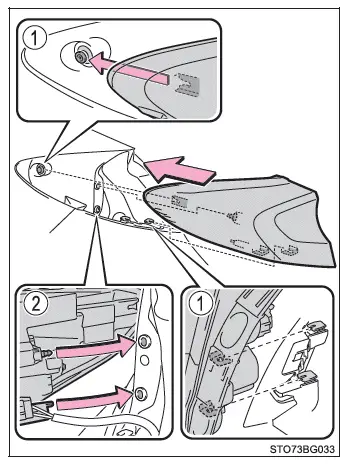

6. Instale el conjunto de la lámpara.

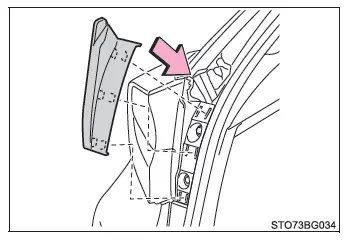

Alinee las guías (1) y los pasadores (2) en el conjunto de la lámpara con el soporte durante la instalación.

7. Coloque los 2 tornillos.

8. Instale la tapa.

■ Luces de marcha atrás (tipo bombilla)

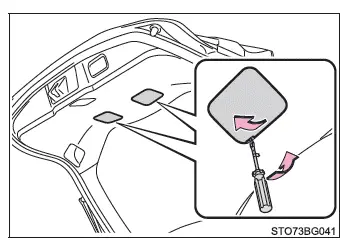

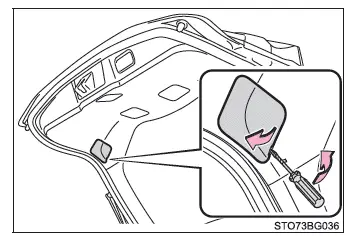

1. Abra el portón trasero y retire la tapa.

Para evitar que se produzcan daños en el vehículo, envuelva el destornillador de cabeza plana con cinta adhesiva.

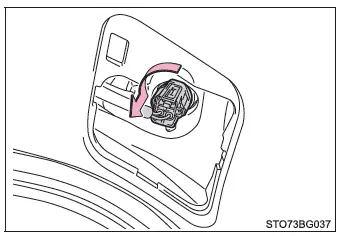

2. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

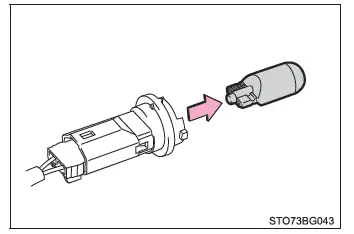

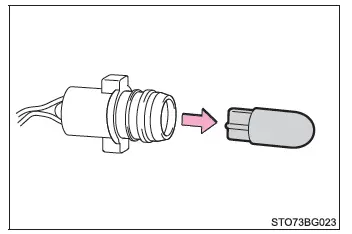

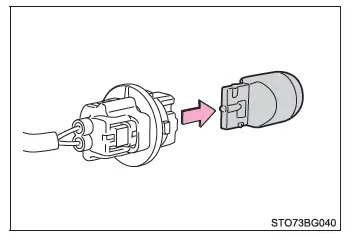

3. Retire la bombilla.

4. Para efectuar el montaje, siga las indicaciones en orden inverso.

■ Luces de la matrícula

1. Abra el portón trasero y retire la tapa.

Para evitar que se produzcan daños en el vehículo, envuelva el destornillador de cabeza plana con cinta adhesiva.

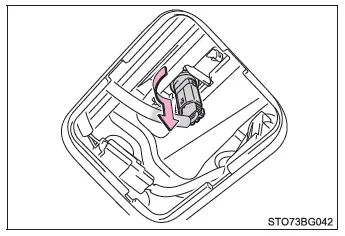

2. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

3. Retire la bombilla.

4. Para efectuar el montaje, siga las indicaciones en orden inverso.

■ Luz antiniebla trasera (tipo bombilla)

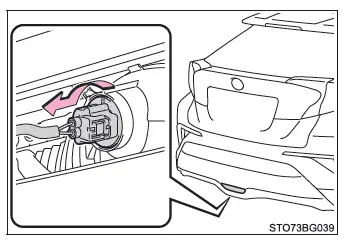

1. Gire la base de la bombilla en el sentido contrario al de las agujas del reloj.

2. Retire la bombilla.

■ Luces de los intermitentes laterales

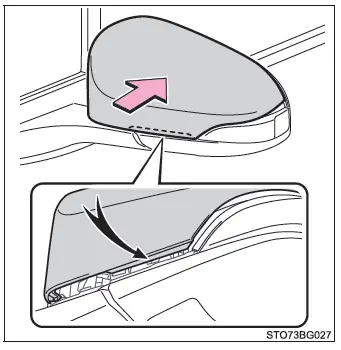

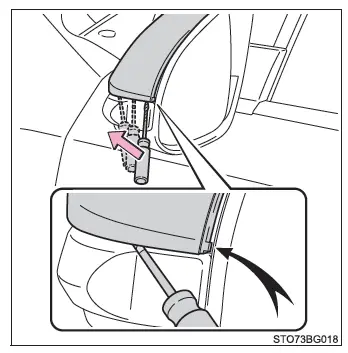

1. Introduzca un destornillador de cabeza plana y suelte el gancho de la cubierta del espejo retrovisor exterior.

Para evitar que se produzcan daños en el vehículo, envuelva el destornillador de cabeza plana con cinta adhesiva.

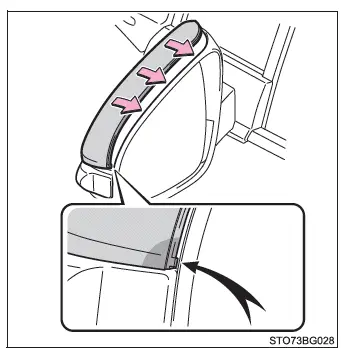

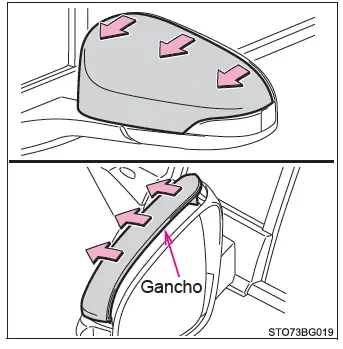

2. Suelte los ganchos de todo el perímetro de la cubierta.

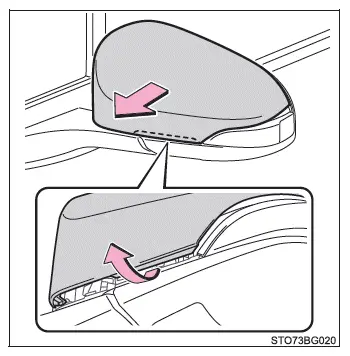

3. Suelte el gancho de la parte inferior de la cubierta y extraiga la cubierta.

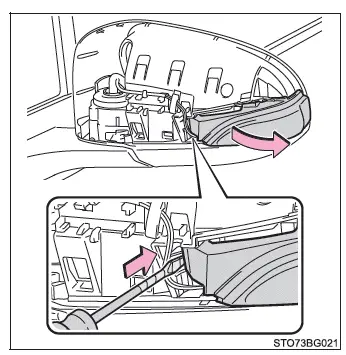

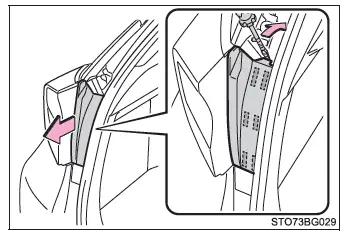

4. Introduzca un destornillador de cabeza plana y extraiga la lente hacia el exterior.

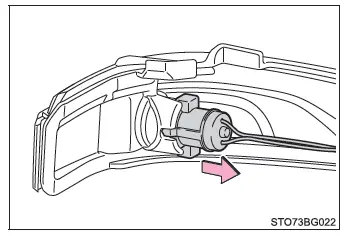

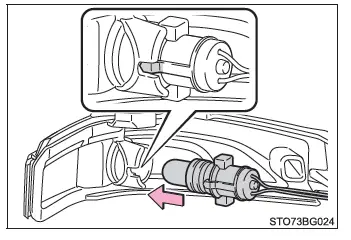

5. Retire el casquillo del alojamiento de la luz indicadora de dirección lateral.

6. Retire la bombilla.

7. Sustituya la bombilla e instale el casquillo en el alojamiento de la luz indicadora de dirección lateral.

Alinee las ranuras del casquillo con el alojamiento de la luz indicadora de dirección lateral.

8. Coloque la lente.

1. Introduzca el gancho de la lente.
2. Fije la lente.

   Coloque el mazo de cables en la parte posterior de la lente.

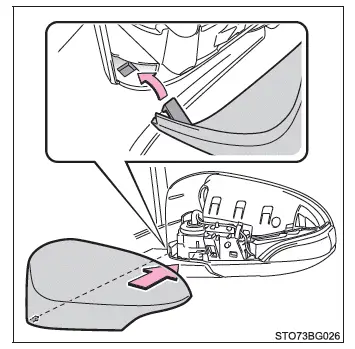

9. Introduzca el gancho de la cubierta.

10. Fije el gancho de la parte inferior de la cubierta.

11. Fije los ganchos en todo el perímetro de la cubierta.

Por último, compruebe que el gancho exterior esté bien colocado.

■ Sustitución de las luces siguientes

Si alguna de las luces siguientes se ha fundido, lleve el vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable, para que se la cambien.

• Faros
• Luces de posición delanteras/luces de marcha diurna
• Luces de los intermitentes delanteros (vehículos con tipo LED)
• Luces antiniebla delanteras (vehículos con tipo LED)
• Luces de freno/de posición traseras (vehículos con tipo LED)
• Luces de los intermitentes traseros (vehículos con tipo LED)
• Luces de marcha atrás (vehículos con tipo LED)
• Luz antiniebla trasera (vehículos con tipo LED)
• Luz de freno de montaje elevado
• Iluminación del retrovisor exterior (si está instalada)

■ Bombillas de los faros LED

Las siguientes luces se componen de LED. Si alguno de los LED se funde, lleve el vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable para que sustituyan la luz.

• Faros
• Luces de posición delanteras/luces de marcha diurna
• Luces de los intermitentes delanteros (vehículos con tipo LED)
• Luces antiniebla delanteras (vehículos con tipo LED)
• Luces de freno/de posición traseras (vehículos con tipo LED)
• Luces de los intermitentes traseros (vehículos con tipo LED)
• Luces de marcha atrás (vehículos con tipo LED)
• Luz antiniebla trasera (vehículos con tipo LED)
• Luz de freno de montaje elevado
• Iluminación del retrovisor exterior (si está instalada)

■ Condensación en el interior de las lentes

La condensación temporal en el interior de las lentes de los faros no indica un mal funcionamiento.

Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable para obtener más información sobre las siguientes situaciones:

• Se han formado grandes gotas de agua en el interior de las lentes.
• Se ha introducido agua en el interior del faro.

ADVERTENCIA

■ Recambio de las bombillas

• Apague las luces. No intente cambiar las bombillas de los faros inmediatamente después de haber apagado las luces.

  Las bombillas estarán muy calientes y podrían causarle quemaduras.

• No toque la parte de cristal de la bombilla con las manos. Si tiene que tocar la parte de cristal, hágalo utilizando un paño limpio y seco para evitar que la bombilla se humedezca o entre en contacto con aceites.

  Además, si la bombilla se raya o se cae, podría romperse o fundirse.

• Instale las bombillas de los faros y todos los componentes necesarios para fijarlas.

  De no instalarse correctamente, podrían provocar daños, incendios o hacer que el agua entre en el compartimento de los faros. Como consecuencia, los faros podrían verse afectados y se produciría condensación en las lentes.

• No intente reparar ni desmontar las bombillas, los conectores, los circuitos eléctricos ni los componentes.

  En caso contrario, se pueden producir lesiones graves o incluso mortales como consecuencia de una descarga eléctrica.

■ Para evitar daños e incendios

• Asegúrese de que las bombillas de los faros estén bien colocadas y fijadas.
• Compruebe el vataje de la bombilla antes de instalarla para evitar daños por sobrecalentamiento.
