Toyota CH-R: Cojines de aire SRS

Los cojines de aire SRS se inflan cuando el vehículo se somete a cierto tipo de impactos fuertes que pueden ocasionar lesiones importantes a los ocupantes. Funcionan en combinación con los cinturones de seguridad para contribuir a reducir el riesgo de muerte o lesiones graves.

◆ Cojines de aire SRS delanteros

1. Cojín de aire SRS del conductor/cojín de aire del pasajero delantero
   Pueden ayudar a proteger la cabeza y el tórax del conductor y el pasajero delantero de los impactos con los elementos interiores
2. Cojín de aire SRS de rodilla para el conductor (si está instalado)
   Sirve de protección para el conductor.

◆ Cojines de aire SRS laterales y de protección de cortinilla

3. Cojines de aire SRS laterales delanteros
   Pueden ayudar a proteger el torso de los ocupantes de los asientos delanteros
4. Cojines de aire SRS de protección de cortinilla
   Pueden ayudar a proteger principalmente la cabeza de los ocupantes de los asientos laterales

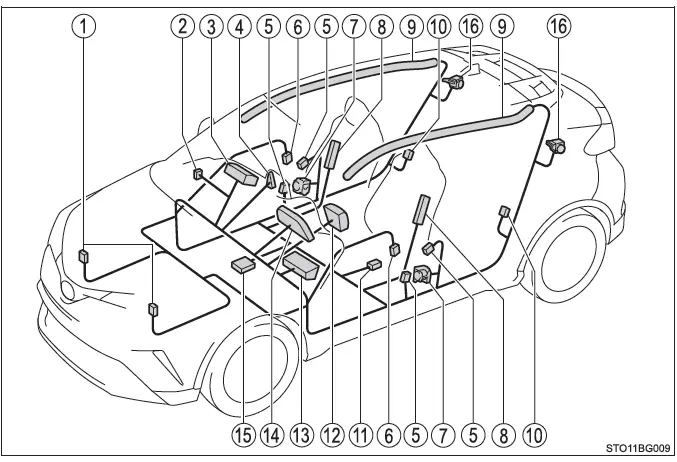

Componentes del sistema de cojín de aire SRS

1. Sensores de impacto frontal
2. Interruptor de activación y desactivación manual del cojín de aire (si está instalado)
3. Cojín de aire del pasajero delantero
4. Indicador "PASSENGER AIR BAG" (si está instalado)
5. Sensores de impacto lateral (delanteros)
6. Sensores de impacto lateral (puerta delantera)
7. Pretensores de los cinturones de seguridad y limitadores de esfuerzo (delanteros)
8. Cojines de aire laterales
9. Cojines de aire de protección de cortinilla
10. Sensores de impacto lateral (traseros)
11. Sensor de posición del asiento del conductor (si está instalado)
12. Cojín de aire del conductor
13. Cojín de aire para las rodillas del conductor (si está instalado)
14. Luz de aviso SRS
15. Conjunto del sensor del cojín de aire
16. Pretensores de los cinturones de seguridad y limitadores de esfuerzo (asientos traseros exteriores) (si están instalados)

En la ilustración anterior aparecen los principales componentes del sistema de cojín de aire SRS. El sistema de cojín de aire SRS se controla mediante el conjunto del sensor del cojín de aire. Al desplegarse los cojines de aire, se produce una reacción química en los infladores que llena rápidamente los cojines de aire con gas no tóxico para limitar el desplazamiento de los ocupantes.

ADVERTENCIA

■ Precauciones relacionadas con el cojín de aire SRS

Tenga en cuenta las siguientes precauciones relativas a los cojines de aire SRS.

En caso contrario, podrían llegar a producirse lesiones graves o incluso mortales.

• El conductor y todos los pasajeros del vehículo deben abrocharse correctamente los cinturones de seguridad.

  Los cojines de aire SRS son dispositivos complementarios que se deben utilizar junto con los cinturones de seguridad.

• El cojín de aire SRS del conductor se infla con una fuerza considerable y puede provocar lesiones graves o mortales, en especial si el conductor está muy cerca del mismo.

  Puesto que la zona de riesgo del cojín de aire del conductor son los primeros 50 - 75 mm (2 - 3 pul.) en los que se infla, el conductor contará con un claro margen de seguridad si se sitúa a 250 mm (10 pul.) de distancia del cojín de aire. Esta distancia se mide desde el centro del volante hasta el esternón. Si se sienta a menos de 250 mm (10 pul.) de distancia, puede cambiar la posición de conducción de varias maneras:

  • Desplace el asiento hacia atrás lo máximo posible siempre que alcance los pedales con comodidad.
  • Recline ligeramente el respaldo del asiento.

    Aunque los diseños de los vehículos varían, un gran número de conductores puede obtener la distancia de 250 mm (10 pul.), incluso con el asiento del conductor totalmente hacia delante, sencillamente reclinando un poco el respaldo del asiento. Si la carretera se ve con dificultad al reclinar el respaldo del asiento, elévese utilizando un cojín firme que no resbale o eleve el asiento si el vehículo dispone de esa característica.

  • Si el volante es ajustable, inclínelo hacia abajo. De esa forma, el cojín de aire queda orientado hacia el pecho en lugar de hacia la cabeza y el cuello.

  El asiento se debe ajustar según las recomendaciones anteriores, siempre que se mantenga el control de los pedales, del volante y la visión de los controles del tablero de instrumentos.

ADVERTENCIA

■ Precauciones relacionadas con el cojín de aire SRS

• El cojín de aire SRS del pasajero delantero se infla también con una fuerza considerable y puede provocar lesiones graves o mortales, en especial si el pasajero delantero se encuentra muy cerca del mismo. El asiento del pasajero delantero debe estar lo más alejado posible del cojín de aire con el respaldo ajustado, de forma que el pasajero delantero se siente erguido.
• Si los niños no están bien sentados y/o sujetos, pueden sufrir lesiones graves o incluso mortales al inflarse los cojines de aire. Los niños que sean demasiado pequeños para utilizar el cinturón de seguridad se deberán sujetar adecuadamente con un sistema de sujeción para niños. Toyota recomienda encarecidamente que todos los niños se coloquen en los asientos traseros del vehículo y que se aten convenientemente. Los asientos traseros son más seguros para los niños que el asiento del pasajero delantero.
• No se siente en el borde del asiento ni se apoye contra el tablero de instrumentos.

• No permita que un niño se sitúe delante de la unidad del cojín de aire SRS del pasajero delantero ni se siente sobre el pasajero delantero.
• No permita que los ocupantes del asiento delantero lleven objetos sobre las rodillas.

• No se apoye contra la puerta, el raíl lateral del techo ni contra los pilares delantero, lateral o trasero.

■ Precauciones relacionadas con el cojín de aire SRS

• No permita a nadie que se arrodille en el asiento del pasajero mirando hacia la puerta ni saque la cabeza o las manos fuera del vehículo.

• Vehículos sin cojín de aire SRS de rodilla para el conductor: No fije ni apoye nada en zonas como el tablero de instrumentos o la almohadilla del volante.

  Estos objetos podrían convertirse en proyectiles en caso de que se activen los cojines de aire SRS del conductor y del pasajero delantero.

  Vehículos con cojín de aire SRS de rodilla para el conductor: No adhiera nada ni apoye ningún objeto en zonas como el tablero de instrumentos, la almohadilla del volante o la parte baja del tablero de instrumentos.

  Estos objetos podrían convertirse en proyectiles en caso de que se activen los cojines de aire SRS del conductor, del pasajero delantero y para las rodillas.

• No fije nada en zonas como la puerta, el parabrisas, el cristal de la puerta lateral, los pilares delantero o trasero, el raíl lateral del techo y el asidero.

■ Precauciones relacionadas con el cojín de aire SRS

• Vehículos sin sistema de llave inteligente y con cojín de aire SRS de rodilla para el conductor: No coloque sobre la llave objetos pesados, puntiagudos o duros, tales como llaves o accesorios. Dichos objetos pueden dificultar el inflamiento del cojín de aire SRS para las rodillas del conductor o ser proyectados hacia la zona del asiento del conductor por la fuerza del despliegue del cojín de aire, con el consiguiente riesgo para aquél.

• Vehículos con cojín de aire SRS de rodilla para el conductor: Si se coloca una cubierta de vinilo en la zona en la que se activa el cojín de aire SRS de rodilla para el conductor, asegúrese de retirarla.
• No utilice accesorios para los asientos que tapen las zonas donde se despliegan los cojines de aire SRS laterales, ya que podrían interferir en el inflado de los cojines de aire SRS. Estos accesorios pueden impedir que los cojines de aire laterales se activen correctamente, pueden deshabilitar el sistema o bien hacer que los cojines de aire laterales se inflen de forma accidental, con resultado de muerte o lesiones graves.
• No golpee ni aplique niveles elevados de fuerza en la zona de los componentes del cojín de aire SRS o las puertas delanteras.

  En caso contrario, podría provocar que los cojines de aire SRS funcionen incorrectamente.

• No toque ningún componente inmediatamente después de inflarse los cojines de aire SRS, ya que puede estar caliente.
• Si es difícil respirar después de que los cojines de aire SRS se hayan desplegado, abra una puerta o ventanilla para que entre aire fresco o salga del vehículo siempre que no implique ningún peligro. Lávese lo antes posible para eliminar los residuos y evitar así que la piel se irrite.
• Si las zonas en las que se encuentran colocados los cojines de aire SRS, como la almohadilla del volante y los embellecedores de los pilares delanteros y traseros, están dañadas o agrietadas, lleve su vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable para que las sustituyan.

■ Modificación y desecho de los componentes del sistema de cojines de aire SRS

No deseche el vehículo ni realice ninguna de las siguientes modificaciones sin consultar a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable. Los cojines de aire SRS podrían funcionar incorrectamente o inflarse de forma accidental, con el consiguiente riesgo de lesiones graves o mortales.

• Instalación, desmontaje, desarme y reparación de cojines de aire SRS
• Reparaciones, modificaciones, extracción o sustitución del volante, tablero de instrumentos, salpicadero, asientos o tapicería de asientos, pilares delantero, lateral y trasero o rieles laterales del techo, paneles de las puertas delanteras, embellecedores de las puertas delanteras o altavoces de las puertas delanteras
• Modificaciones del panel de las puertas delanteras (p. ej., perforarlo)
• Reparaciones o modificaciones del guardabarros delantero, parachoques delantero o lateral del habitáculo
• Instalación de una rejilla de protección (defensas delanteras, barra contra canguros, etc.), quitanieves o tornos
• Modificaciones en el sistema de suspensión del vehículo
• Instalación de dispositivos electrónicos como radios móviles bidireccionales (transmisor de RF) y reproductores de CD
