Toyota CH-R: Si tiene un neumático desinflado (vehículos con un neumático de repuesto)

Su vehículo dispone de un neumático de repuesto. El neumático pinchado puede sustituirse por el neumático de repuesto.

ADVERTENCIA

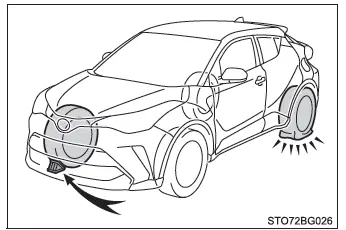

■ Si tiene un neumático desinflado

No siga conduciendo con un neumático pinchado.

Aun en distancias cortas, la conducción con un neumático pinchado puede producir daños irreparables en el neumático y la rueda, con el consiguiente riesgo de accidente.

Antes de levantar el vehículo con el gato

• Detenga el vehículo en un lugar seguro sobre una superficie firme y plana.
• Aplique el freno de estacionamiento.
• Coloque la palanca de cambios en P (Multidrive) o R (transmisión manual).
• Detenga el motor.
• Encienda los intermitentes de emergencia.

Ubicación del neumático de repuesto, el gato y las herramientas

Vehículos con un neumático de repuesto compacto

1. Anilla de remolcado
2. Llave para tuercas de rueda
3. Gato
4. Manivela del gato
5. Neumático de repuesto

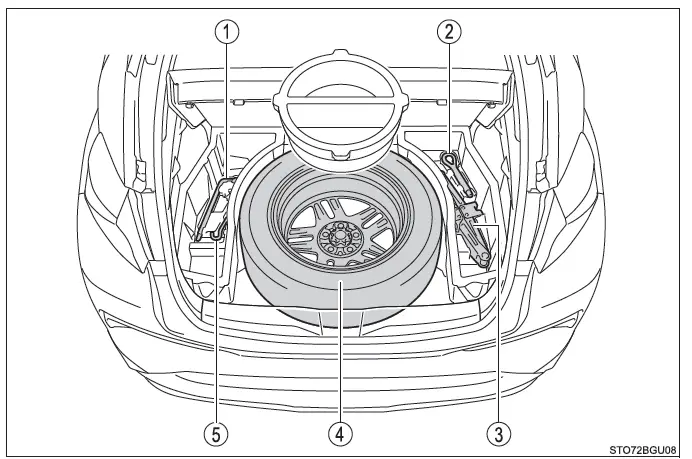

Vehículos con un neumático de repuesto de tamaño estándar

1. Llave para tuercas de rueda
2. Anilla de remolcado
3. Gato
4. Neumático de repuesto
5. Manivela del gato

ADVERTENCIA

■ Uso del gato para neumáticos

Respete las siguientes precauciones.

El uso incorrecto del gato podría provocar la caída repentina del vehículo y ocasionar lesiones graves o incluso mortales.

• No utilice el gato para neumáticos con ninguna otra finalidad que no sea cambiar los neumáticos o colocar y quitar las cadenas.
• Utilice únicamente el gato suministrado con el vehículo para cambiar un neumático pinchado.

  No lo utilice en otros vehículos ni utilice otros gatos para cambiar los neumáticos de su vehículo.

• Coloque el gato correctamente en su punto de colocación.

• No coloque ninguna parte del cuerpo debajo del vehículo mientras esté levantado con el gato.
• No arranque el motor ni conduzca el vehículo mientras el vehículo esté levantado por el gato.
• No levante el vehículo con alguien dentro.
• Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato.
• No levante el vehículo a una altura superior a la necesaria para cambiar el neumático.
• Utilice un soporte de gato si es necesario para introducirse bajo el vehículo.
• Al bajar el vehículo, asegúrese de que no haya nadie cerca del mismo. Si hay gente cerca, avíseles verbalmente antes de bajarlo.

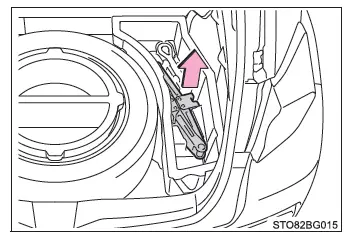

Extracción del gato

1. Extraiga la cubierta del portaequipajes.

2. Extraiga el gato.

Extracción del neumático de repuesto

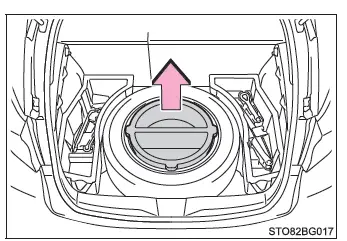

1. Extraiga la cubierta del portaequipajes.

2. Extraiga el cojín.

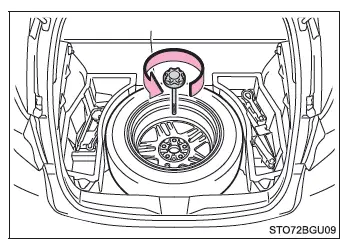

3. Afloje el perno central que sujeta el neumático de repuesto.

ADVERTENCIA

■ Al guardar el neumático de repuesto

Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático de repuesto y la carrocería del vehículo.

Sustitución de un neumático pinchado

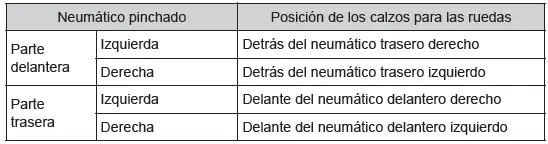

1. Coloque calzos en los neumáticos.

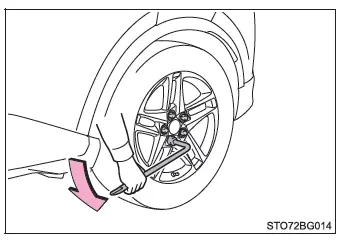

2. Afloje con cuidado las tuercas de las ruedas (una vuelta).

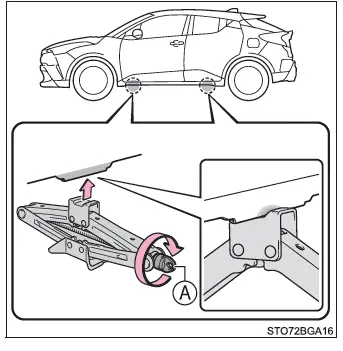

3. Gire la parte A del gato con la mano hasta que centro de la muesca del gato esté en contacto con el centro del punto de colocación del mismo.

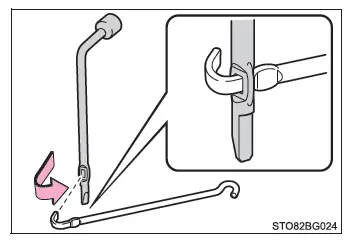

4. Coloque la manivela del gato y la llave para tuercas de rueda como se muestra en la ilustración.

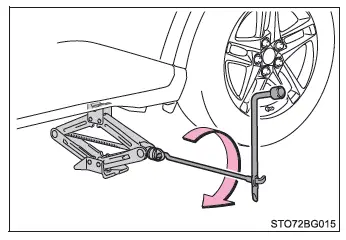

5. Levante el vehículo hasta que el neumático quede un poco por encima del nivel del suelo.

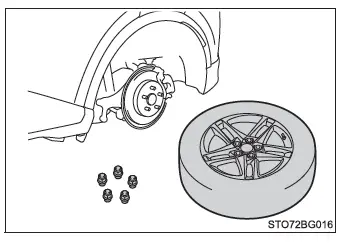

6. Retire todas las tuercas de la rueda así como el neumático.

Al dejar el neumático en el suelo, colóquelo de forma que el dibujo de la rueda quede hacia arriba para no rayar la superficie de la rueda.

ADVERTENCIA

■ Sustitución de un neumático pinchado

• Respete las siguientes precauciones.

  En caso contrario, se pueden producir lesiones graves:

  • No intente retirar el tapacubos con la mano. Cuando manipule el tapacubos, hágalo con cuidado para evitar lesiones inesperadas.
  • No toque las ruedas ni la zona junto a los frenos justo después de conducir el vehículo.

    Después de conducir el vehículo, las ruedas y la zona de los frenos presentan temperaturas extremadamente elevadas. Si toca estas zonas con las manos, los pies u otras partes del cuerpo mientras cambia un neumático, etc., podría sufrir quemaduras.

• En caso de no respetar estas precauciones, es posible que las tuercas de la rueda se aflojen y que el neumático acabe cayendo, con el consiguiente riesgo de lesiones graves o incluso mortales.
  • Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N·m (10,5 kgf·m, 76 lbf·pie) lo antes posible tras haber cambiado las ruedas.
  • No monte un tapacubos muy dañado, ya que puede salir disparado de la rueda mientras el vehículo está en movimiento.
  • Al montar un neumático, utilice únicamente tuercas diseñadas específicamente para la rueda en cuestión.
  • Si detecta grietas o deformaciones en los pernos, la rosca de las tuercas o los orificios de los pernos de la rueda, solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
  • Al instalar las tuercas de la rueda, asegúrese de instalarlas con el extremo biselado hacia dentro.
